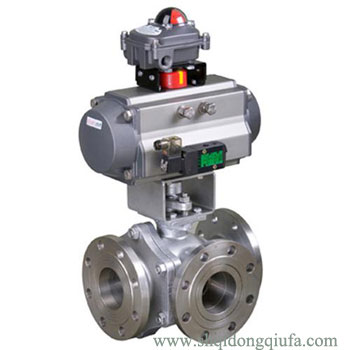

當前位置：首頁 > 產品中心 > 氣動球閥 > 氣動三通球閥 > Q645F氣動三通球閥 Q645F氣動三通法蘭球閥Q645F氣動三通球閥 Q645F氣動三通法蘭球閥
Q645F氣動三通球閥應用介紹：

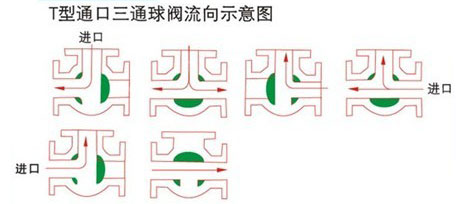

Q645F氣動三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，Q645F T型氣動三通法蘭球閥采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
Q645F氣動三通球閥特點：
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、三通球芯為T型，使用壽命長，流通能力大，阻力小
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
Q645F T型氣動三通球閥設計制造標準：
I 設計和制造：GB／T12237-1989； APl608。
2．檢驗和試驗：GB／T13927-1992； APl 598。
3 法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。
4 結構長度：JD-2002
Q645F氣動法蘭球閥材質規格：
閥體形式 三通鑄造球型閥
公稱通徑 DN15～200mm
公稱壓力 國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K
法蘭標準 JIS、ANSI、GB、JB、HG等
連接形式 法蘭式、螺紋式（適用于1/2"～2"）
閥蓋形式 整體式
壓蓋型式 壓板壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
Q645F氣動三通球閥使用標準：
| 殼體材料 | 閥座材料 | 適用溫度 | 適用介質 |
|---|---|---|---|
| 碳鋼C型 | 聚四氟乙烯 | ≤150℃ | 水 蒸汽 |
| 對位聚苯 | ≤300℃ | 油品 | |
| 鉻鎳鈦鋼P型 | 聚四氟乙烯 | ≤150℃ | 強酸類 |
| 對位聚苯 | ≤200℃ | ||
| 鉻鎳鉬鈦鋼R型 | 聚四氟乙烯 | ≤150℃ | 弱酸類 |
| 對位聚苯 | ≤200℃ |

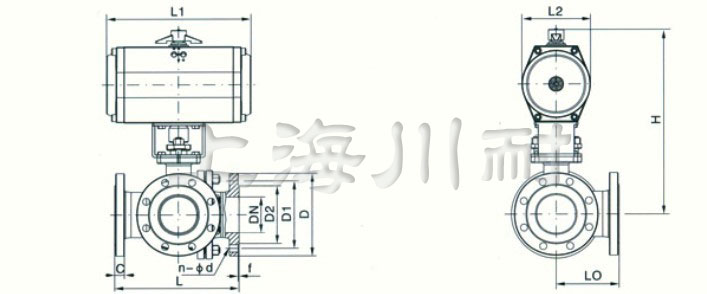

Q645F T型氣動球閥尺寸規格：
|
通徑
|
外形尺寸
|
連接法蘭尺寸
|
||||||||||
|
DN
|
in
|
L
|
L1
|
L2
|
H
|
D
|
D1
|
D2
|
C
|
f
|
n-φd
|
|
|
15
|
1/2
|
130
|
140/178
|
62/75
|
185/191
|
95
|
65
|
46
|
14
|
2
|
4-φ14
|
|
|
20
|
3/4
|
150
|
164/214
|
75/91
|
197/225
|
105
|
75
|
56
|
16
|
2
|
4-φ14
|
|
|
25
|
1
|
180
|
164/214
|
75/91
|
199/227
|
115
|
85
|
65
|
16
|
2
|
4-φ14
|
|
|
32
|
11/4
|
200
|
190/295
|
91/112
|
240/266
|
140
|
100
|
76
|
18
|
3
|
4-φ18
|
|
|
40
|
11/2
|
220
|
210/295
|
101/112
|
255/271
|
150
|
110
|
84
|
18
|
3
|
4-φ18
|
|
|
50
|
2
|
240
|
247/340
|
112/127
|
286/307
|
165
|
125
|
99
|
20
|
3
|
4-φ18
|
|
|
65
|
21/2
|
260
|
276/398
|
127/139
|
330/335
|
185
|
145
|
118
|
20
|
3
|
4-φ18
|
|
|
80
|
3
|
280
|
308/438
|
139/159
|
349/383
|
200
|
160
|
132
|
20
|
3
|
8-φ18
|
|
|
100
|
4
|
320
|
348/562
|
159/206
|
421/487
|
220
|
180
|
156
|
22
|
3
|
8-φ18
|
|
|
125
|
5
|
380
|
432/724
|
176/228
|
485/557
|
250
|
210
|
184
|
22
|
3
|
8-φ18
|
|
|
150
|
6
|
440
|
524/928
|
228/275
|
582/629
|
285
|
240
|
211
|
24
|
3
|
8-φ22
|
|
|
200
|
8
|
550
|
648/1033
|
275/324
|
702/750
|
340
|
295
|
266
|
24
|
3
|
12-φ22
|
|
Q645F氣動三通球閥結構圖：
