當前位置：首頁 > 產品中心 > 電磁閥 > 高溫電磁閥 > 高溫防爆電磁閥高溫防爆電磁閥
高溫防爆電磁閥 品牌耐高溫防爆電磁閥采用金屬耐高溫硬密封材質，大幅度提高了使用溫度。即便是在介質流體溫度達425℃時高溫防爆電磁閥同樣能繼續穩定使用，杠桿原理保證線圈和閥體徹底隔離，高溫防爆電磁閥廣泛應用于高溫吹灰、干燥設備、鋼鐵廠、熱電廠、紡織印染、化工設備、暖通空調、印刷設備、制藥機械等。
高溫防爆電磁閥規格標準：
公稱通徑 DN15-50
原理結構 分步直動式、先導式
閥體材質 WCB、SS304、321、302
密封材料 PTFE、紫銅
環境溫度 -30℃～+60℃（防爆型-20℃～+50℃）
流體溫度 C7:-20~350℃, （特制C8:-20~400℃）
適用流體 蒸汽、高溫熱水,導熱油等高溫介質
流體粘度 ≤22mm2/S（50mm2/S以下可特制）
連接方式 內螺紋、法蘭式
安裝方式 水平安裝，線圈向上（禁止垂直安裝）
防護等級 防爆型IP65、普通型IP54
*防爆型環境溫度:-20℃～+50℃,介質溫度應在防爆允許范圍內。

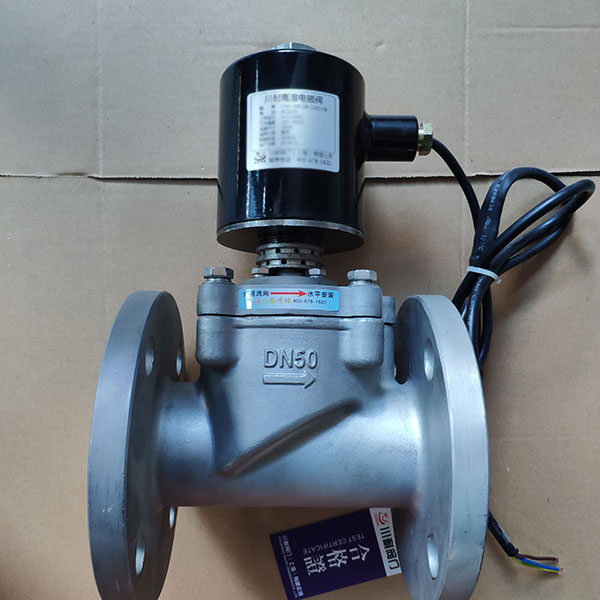

耐高溫防爆電磁閥
耐高溫防爆電磁閥選型參數：
代號 功能名稱 功能說明
E 防爆型 防爆等級：Ex dⅡBT4
S 帶手動操作 可手動打開或關閉本閥
J 配節能模塊 降低線圈溫升和功耗，延長線圈壽命
*國家級防爆監督站檢驗合格
高溫防爆電磁閥接線規格：
常規電壓 220V AC 50/60Hz24V DCDC：220V、110V、48V、12V
特制電壓 AC 50/60Hz：380V110V48V36V24V
額定功率 AC:通徑≤25mm,45VA; ≥32mm,70VA；DC:通徑≤25mm,40W; ≥32mm,65W
電壓公差 ±10%
電氣連接 普通型：標準接線盒;
防爆型：M20ｘ1.5內螺紋,內置接線盒（可定制G1/2或NPT螺紋）
耐高溫防爆電磁閥尺寸標準：
| 型號規格 | 通徑[mm] | Kv值 | 最小壓差[bar] | 最大工作壓力[bar] | 功率[VA/W] | 特制常閉型工作壓力范圍[bar] | |
| 直動型 | 先導型 | ||||||
| DN15 | 15 | 2.8 | 0 | 1 | 16 | 45 | 1~25 |
| DN20 | 20 | 5.4 | 0 | 1 | 16 | 45 | 1~25 |
| DN25 | 25 | 8.5 | 0 | 1 | 16 | 45 | 1~25 |
| DN32 | 32 | 14 | 0 | 1 | 16 | 70 | 1~25 |
| DN40 | 40 | 18 | 0 | 1 | 16 | 70 | 1~25 |
| DN50 | 50 | 28 | 0 | 1 | 16 | 70 | 1~25 |
| DN65F | 65 | 42 | 1 | 16 | 45 | 1~25 | |
| DN80F | 80 | 65 | 1 | 16 | 45 | 1~25 | |
| DN100F | 100 | 100 | 1 | 16 | 45 | 1~25 | |
| DN150F | 150 | 250 | 1.5 | 16 | 45 | 1.5~25 | |
| DN200F | 200 | 420 | 2 | 16 | 45 | 2~25 | |
| DN250F | 250 | 660 | 2 | 16 | 45 | 2~25 | |

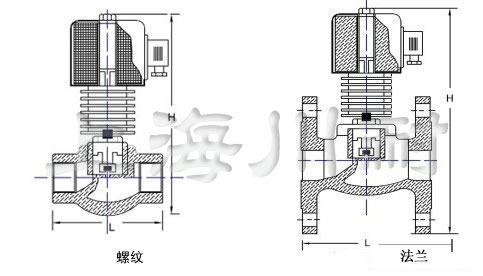

高溫防爆電磁閥結構圖：
