帶手動不銹鋼燃氣切斷閥

   川耐帶手動不銹鋼燃氣切斷閥作為流體管路遠程控制的一個執行機構，是易燃易爆介質特別是燃氣管道類相關設備上的必備產品，有常閉型和常開型兩種，默認為常閉型（斷電關閥）。
   帶手動不銹鋼燃氣切斷閥采用進口高導電率的紫銅線繞組，配合精密匝數比，以其低于10W的靜置功耗，可365天持續穩定工作，可配合底部帶信號反饋模塊，與PLC、DCS等遠程連接，24h監控其工作狀態，為整個管道的溫度可靠運行保駕護航。



帶手動不銹鋼燃氣切斷閥工作原理：
1、當電磁閥需打開時，先將線圈通電，手柄向上提起即可保持；
 2、當電磁閥需關閉時，線圈瞬間失電，電磁閥在1秒內迅速關閉。
備注：常開型為手動打開，通電瞬間關閉。

帶手動不銹鋼燃氣切斷閥結構參數：
1、公稱通徑（DN）：DN10~DN500；
2、適用壓力（Mpa）：0~1.0MPa；
3、電源電壓：DC24V、AC220V（交流供電允差為額定值的-15%和+10%，頻率為50Hz）；
4、環境溫度（°C）：-5~60℃、-5~100℃、-5~200℃、100~300℃等；
5、動作類型：直動式（手+電開閥），斷電自動關閥；
6、連接方式：螺紋、法蘭等；
7、線圈分類：防爆型；
8、介質分類：燃氣等；
9、閥體材質：304、316、316L等；
10、可選功能：帶無緣信號反饋等



帶手動不銹鋼燃氣切斷閥安裝注意事項：
1、防爆電磁閥現場安裝必須按照國家爆炸危險場所“電氣安全規程”中有關規定進行；
2、電磁閥安裝前應將管路清洗干凈，必要時閥前需裝100目過濾器；
3、電磁閥線圈必須牢固可靠，如線圈是三孔插頭，其中上為接地線，左右接工作導線；如是引線式，白色線為接地線，其余兩根為工作導線；
4、安裝電磁閥是注意介質流向和閥體上標識一致；
5、電磁閥安裝方向為線圈向上、閥水平安裝，有特殊安裝方向的在訂貨時注明。
6、電磁閥安裝完成后，檢查管路與電路連接無誤，接通管路介質和電路，試動作數次，確認正常后方可投入使用；
7、非電氣人員不得拆卸電磁閥電氣元件；

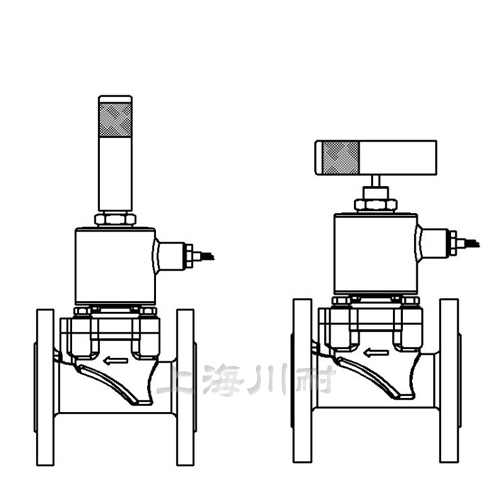

帶手動不銹鋼燃氣切斷閥結構圖：
